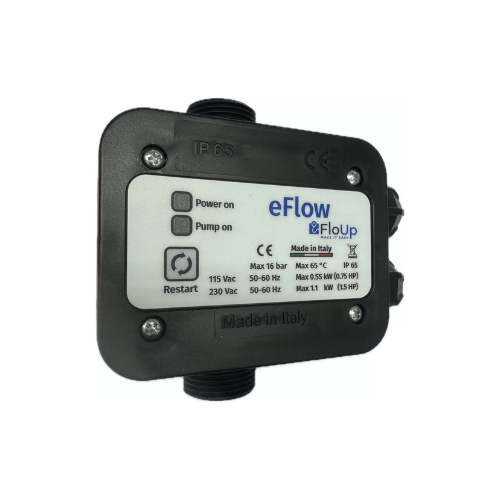

Az áramláskapcsoló – más néven Flowswitch – egy intelligens vezérlőegység, amely a szivattyúk automatikus működését szabályozza a vízellátó rendszerben. Bár hivatalosan kombinált vezérlőként ismert, a köznyelvben elterjedt „áramláskapcsoló” elnevezés miatt mi is ezt használjuk. A készülék lényege, hogy a beépített nyomás- és áramlásérzékelők segítségével folyamatosan figyeli a rendszer állapotát, és ennek megfelelően vezérli a szivattyú működését.

Milyen elven működik az érzékelés?

Az áramláskapcsolók érzékelői jellemzően mágneses elven működnek, reed relé vagy mikrokapcsoló segítségével. A konkrét megoldás gyártótól és típustól függ:

• A Pedrollo EasyPress például mágneses érzékelőket alkalmaz.
• A Grundfos PM1 esetében a nyomásérzékelés mikrokapcsolóval történik, míg az áramlásérzékeléshez mágneses megoldást használnak.
• A Grundfos PM2 már egy fejlettebb vezérlő, amely számos extra funkcióval rendelkezik, de az alapvető működési elv hasonló.

Az áramláskapcsoló három fő üzemállapota

A legtöbb áramláskapcsoló három alapvető működési állapotot különböztet meg, amelyek alapján szabályozza a szivattyú működését:

1. Alap állapot – nyomás van, áramlás nincs

Ebben az állapotban a rendszer nyomás alatt van, de nincs vízhasználat.

• A nyomásérzékelő nem küld jelet, mivel a nyomás megfelelő.
• Az áramlásérzékelő viszont alap állapotban van, így jelet ad.
• A vezérlő ebből arra következtet, hogy nincs vízvétel, ezért nem indítja el a szivattyút.

Ez az állapot jellemző például akkor, amikor minden csap zárva van, és a rendszer nyugalmi állapotban van.

2. Üzemállapot – áramlás van, nyomás leesik

Amikor megnyitunk egy csapot vagy egy mágnesszelep aktiválódik, a rendszerben leesik a nyomás.

• A nyomásérzékelő jelet küld, hogy nincs elegendő nyomás.
• Az áramlásérzékelő ekkor még alap állapotban van.
• Az elektronika ezt úgy értelmezi, hogy vízhasználat indult, ezért elindítja a szivattyút.

Amíg a vízvétel tart – tehát van áramlás –, a vezérlő folyamatosan működteti a szivattyút.
Amikor a vízhasználat megszűnik:

• Az áramlásérzékelő visszatér alap állapotba, jelezve, hogy nincs áramlás.
• A nyomásérzékelő nem küld jelet, mert a rendszer ismét nyomás alatt van.
  → A vezérlő leállítja a szivattyút.

Ez az automatikus ki- és bekapcsolás biztosítja, hogy a szivattyú csak akkor működjön, amikor valóban szükség van rá.

3. Szárazon futás elleni védelem – nincs nyomás, nincs áramlás

Ez az állapot akkor lép fel, ha a szivattyú működik, de a rendszerben elfogy a víz.

• A nyomásérzékelő jelez, hogy nincs nyomás.
• Az áramlásérzékelő is jelez, mivel nincs áramlás.
  → Az elektronika ebből arra következtet, hogy a szivattyú szárazon fut, és azonnal leállítja annak működését.

Ez a funkció kiemelten fontos a szivattyú védelme érdekében, hiszen a szárazon futás komoly károkat okozhat a berendezésben.

Egyes vezérlők – mint például az EasyPress vagy a PM1 – automatikusan megpróbálják újraindítani a szivattyút egy bizonyos idő elteltével. Más típusok esetében viszont manuális újraindításra, azaz resetelésre van szükség.

Miért hasznos az áramláskapcsoló?

Az áramláskapcsoló nemcsak kényelmesebbé teszi a vízellátó rendszer használatát, hanem jelentősen növeli annak biztonságát és élettartamát is. Automatikusan vezérli a szivattyút, megakadályozza a szárazon futást, és optimalizálja az energiafelhasználást. Ideális választás házi vízművekhez, kerti öntözőrendszerekhez, vagy akár ipari alkalmazásokhoz is.

A KompelShop kínálatában többféle áramláskapcsoló közül választhatsz – ha nem vagy biztos benne, melyik típus lenne számodra a legmegfelelőbb, fordulj hozzánk bizalommal, segítünk!
