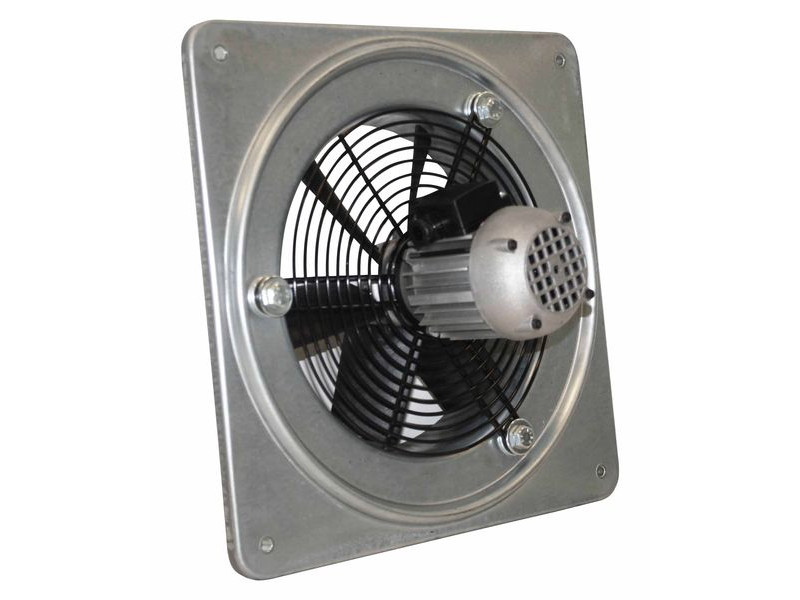

A QCM sorozat fali axiál ventilátorait lakóépületek, kereskedelmi, illetve ipari objektumok szellőztetésére fejlesztették ki.  Oldalfalra, illetve tartószerkezetre is felszerelhetőek. A QCL széria 10 modellből áll, 200 – 710 mm-es ventilátor átmérővel (a 450-710 mm-es  modellek csak EU-n kívüli piacon elérhetőek). Tiszta levegő elszívására  képesek -15°C és + 50°C között. Az áramlástani szempontból optimalizált, kúpos szívó oldal csökkenti a zajkibocsátást, és növeli a hatásfokot.

A termék megfelel az Európai Unió környezetbarát tervezési irányelveinek.

Felépítés:

• A ventilátor beépítőkerete horganyzott húzott acélból készült, nagy átmérőjű, kúpos kialakítású szívóoldallal. A 630-as és 710-es modellek kerete epoxi bevonatú húzott acéllemezből készült.
• Axiális járókerék szárnyprofilú lapátokkal erősített műanyag, vagy öntött alumínium anyagból, öntött alumínium aggyal szerelve. Kikapcsolt állapotban állítható a lapátok dőlésszöge, a berendezés az ISO 1940 szabvány szerint kiegyensúlyozva.
• A járókerék közvetlenül a motor tengelyére van kapcsolva, a légáramlás a motortól a járókerék felé tart.
• Szívóoldali védőrács acélhuzalból, epoxi bevonattal, az EN ISO 12499 szabványnak megfelelően gyártva.

Motorválaszték:

• QCM 200 és 254: IP44 B osztályú védettségű motorok.
• QCM 252, 310/710: egy- vagy háromfázisú aszinkron motorok, IP55 besorolású védettséggel és F osztályú szigeteléssel, CE jelöléssel ellátva, megfelelnek az IEC 60034, Iec 60072, EMC 2014/30/UE szabványoknak.
• Minden motor alkalmas S1 típusú felhasználásra (folyamatos üzemelés változatlan terhelésen).

Tartozékok:

• Gravitációs önzáró zsalu (S).
• Távtartó alátét (epoxi bevonatú acéllemezből gyártva) (D).
• Járókerék oldali védőrács(az UNI 12499 szabvány szerint gyártva, védelmet nyújtva a készüléknek a környezet hatásaival szemben) (R).
